RDf-2固定式区域X、γ辐射集中监测系统

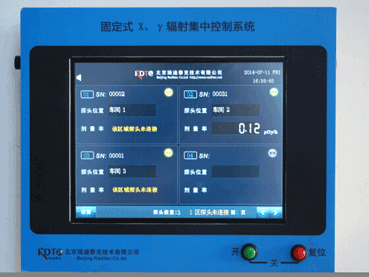

RDf-2主机界面

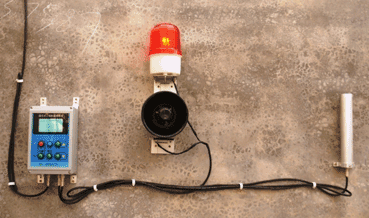

图2 固定式终端、探头和报警器安装图
（产品资料下载）
1．功能简介
RDf-2固定式x、γ辐射集中监测系统主要用于核设施周围环境和放射性场所的X、γ辐射监测和报警。对于无损探伤、医院放射医学部门、油田、同位素制备企业、放射性计量站等有存放和使用放射源及射线装置的场所尤其适用。整个系统包括5部分： ①RDf-2型系统主机；② RDf-2t型固定式X、γ辐射测量终端；③RDf-2GM探头和RDf-2NaI探头； ④RDf-2w型无线桥接器；⑤声光报警装置。
2．主要技术指标
主机工作电压：AC220V或DC24V
终端工作电压：AC220V或DC24V
探头剂量率测量范围：0.1μGy/h-10mGy/h
系统可连接探头数量：多达40个
数据传输方式：通常为RS485总线传输方式，需要时可接入无线桥接器通过无线传输。有线传输距离约1km；无线传输距离也设定约1km
探测器类型：有G-M管类型和NaI＋PTM类型两种
主机用10.4英寸触摸屏集中显示监测
可操控页面，实时显示系统报警故障等信息，内嵌输入法可对每个探头的信息进行编辑
灵活的组合方式（见上节所述），探头自动识别
配有开关量输出接口、 网络接口RJ45，可外接报警联动装置
主机尺寸/重量：320×270×70（mm）/4.5kg
分机尺寸/重量：200×130×75（mm）/2kg
探头尺寸/重量：G-M管类型：φ39mm×230mm/0.4kg；NaI晶体类型：φ59mm×262mm/0.8kg
无线桥接器尺寸/重量：155×100×65(mm)/1kg
